丙烯酸羟乙酯

分子式：C₅H₈O₃

分子量：116.12

MDL号：MFCD00002865

EINECS号：212-454-9

RTECS号：AT1750000

物理性质：

1、性状：无色液体。

2、密度(g/mL,20/4℃)：1.1098

3、相对蒸汽密度(g/mL,空气=1)：>1

4、熔点(℃)：-70

5、沸点(℃, 667Pa)：74-75

6、沸点(℃, 1.6kPa)：90～92

7、折射率：1.4469

8、闪点(开杯，℃)：104

9、蒸气压(kPa,20℃)：<0.1 mm Hg

10、溶解性：与水混溶，溶于一般有机溶剂。商品一般含阻聚剂氢醌一甲基醚400ppm。

化学性质：

1、常温常压下稳定，避免氧化物 热和光 紫外线辐射 自由基引发剂接触

2、本品有一定毒性。大鼠经口LD50为1.0g/kg。吸入后有明显的刺激作用。皮肤刺激程度较轻，但对眼部伤害较严重。操作人员应戴防护眼镜。
　

储存方法：

储存在干爽的惰性气体下，保持容器密封，储存在阴凉，干燥的地方

镀锌铁桶包装。贮存于阴凉通风处。库房应专用，不与其他物品混贮。注意防火。贮存及运输前应加阻聚剂。

制备路径：

1、丙烯酸与环氧乙烷在催化剂及阻聚剂存在下进行加成反应，生成丙烯酸-2-羟基乙基酯粗成品，经脱气、蒸馏得成品原料消耗定额：丙烯酸710kg/t、环氧乙烷485kg/t。

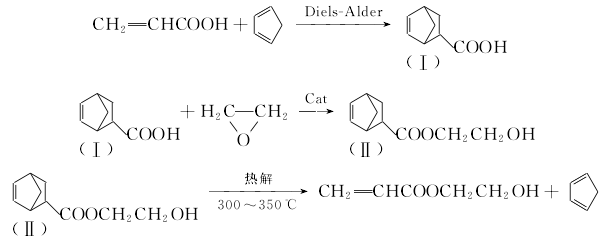

2、直接法　以丙烯酸和环氧乙烷为原料，在催化剂(三氯化钒、乙酸铬或丙烯酸铬)及对羟基苯甲醚阻聚剂存在下，经催化加成反应，最后蒸馏精制制得：

催化剂的制备：乙酸铬由含量为60%的乙酸铬水溶液蒸发浓缩得到。丙烯酸铬由如下反应制得：

将新解聚精制的丙烯酸置入100mL容量的圆筒形反应器中，加入催化剂和阻聚剂，开动电磁搅拌，通入N2吹扫，赶去空气。同时向反应器夹套通入恒温热水，使反应液达到设定温度。调节与反应器相连的回流冷凝管中冷却液的温度为－10～0℃(防止未反应的环氧乙烷逃逸)。关闭N2阀门，开启环氧乙烷钢瓶，液相或气相进料。当环氧乙烷加入量达到设定值后，关闭进料阀。环氧乙烷的进料速度根据反应过程中温度的变化来调整。进料完毕后，继续搅拌，于80℃保温一定的时间。

主要用途：

1、该品可与丙烯酸及酯、丙烯醛、丙烯腈、丙烯酰胺、甲基丙烯腈、氯乙烯、苯乙烯等很多单体进行共聚，所得产品可用于处理纤维，提高纤维的耐水性、耐溶剂性、防皱性和防水性；还用于制造性能优良的热固性涂料、合成橡胶，用作润滑油添加剂等。在粘合剂方面，与乙烯基单体共聚，可改进其粘接强度。在纸加工方面，用于制涂层用丙烯酸乳液，可提高其耐水性和强度。

2、功能性单体，用作制造丙烯酸酯类胶黏剂的交联单体，以提高胶黏剂的黏结强度。共聚物可用作纤维处理剂、热固性涂料、高黏结强度的胶黏剂，兼具耐热性和耐油性橡胶(如丙烯酸类共聚橡胶)、纸张加工剂、润滑油添加剂。与丙烯酰胺的共聚物可用作增稠剂；与乙烯基醚的共聚物可用作地板蜡的代用品；与二乙烯苯的共聚物可用作离子交换树脂等。
